Destratificateur d'air : principe, implantation et aides CEE

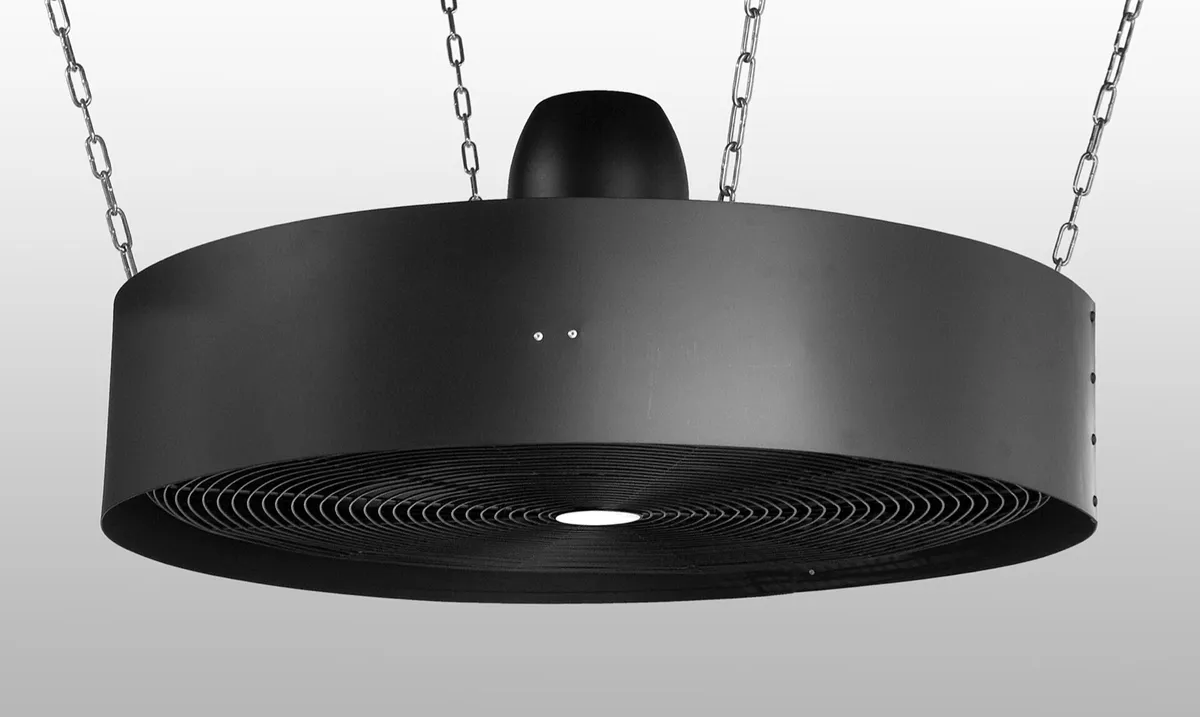

Photo Wikimedia Commons, voir les crédits.
Un destratificateur d'air est un ventilateur installé près du plafond d'un bâtiment de grande hauteur. Il reprend l'air chaud accumulé sous la toiture et le renvoie vers les zones occupées. La déstratification ne produit pas de chaleur : elle redistribue celle que les émetteurs ont déjà fournie. Cette fiche explique le phénomène, le principe du destratificateur, son implantation, son pilotage par thermostat, les gains à attendre, les fiches CEE applicables et la différence avec un ventilateur de plafond ou un brasseur HVLS.
- Le destratificateur d'air ramène vers le sol l'air chaud accumulé sous la toiture, sans produire de chaleur.
- Il est piloté par un thermostat et ne tourne que lorsque l'écart de température le justifie.
- Les fabricants citent jusqu'à 30 % d'économies de chauffage, un ordre de grandeur à vérifier par une étude.
- Prime CEE possible via BAT-TH-142 (tertiaire) ou IND-BA-110 (industrie), à partir de 5 mètres de hauteur.
La stratification : pourquoi la chaleur reste en hauteur
L'air chaud est plus léger que l'air froid. Dans un atelier, un gymnase ou un hall commercial, il monte et forme des couches superposées : la température est plus élevée sous la toiture qu'à hauteur d'homme. Plus la hauteur sous plafond est grande, plus l'écart se creuse. Les émetteurs tournent alors plus longtemps pour tenir la consigne en bas, pendant que la chaleur stockée en partie haute traverse la toiture.
Ce phénomène touche surtout les grands espaces équipés d'appareils qui soufflent : aérothermes, générateurs, centrales de traitement. Les occupants ressentent des pieds froids et un confort thermique médiocre, alors que l'espace proche du plafond reste surchauffé.
Comment fonctionne un destratificateur d'air
Le destratificateur est un appareil à hélice, souvent équipé d'une buse ou d'un diffuseur, suspendu en partie haute du local. Il aspire les couches chaudes sous la toiture et les pousse verticalement vers le bas à vitesse réduite. Cette fonction de brassage permet d'homogénéiser la température sur toute la hauteur, sans courant gênant au niveau des postes de travail.
Le destratificateur est indépendant de l'installation de chauffage. Il ne consomme que l'énergie de son moteur électrique, faible au regard de la puissance des émetteurs. Son installation dans un bâtiment existant ne demande aucune modification du réseau en place.
Le thermostat différentiel, cœur du pilotage
Un destratificateur efficace ne tourne pas en permanence. Un thermostat mesure la température en partie haute, souvent comparée à celle relevée près du sol. Quand l'écart dépasse le seuil réglé, le ventilateur démarre ; quand l'ambiance redevient uniforme, il s'arrête. Ce mode de fonction évite de brasser des couches froides en début de relance et limite la dépense électrique. Les fiches CEE exigent d'ailleurs ce pilotage par la température.
Destratificateur d'air industriel, ventilateur de plafond ou HVLS
Le mot « déstratification » recouvre des modèles très différents. Le tableau ci-dessous résume la différence entre les trois familles de ventilateurs.
| Critère | Destratificateur d'air | Ventilateur de plafond (plafonnier réversible) | Brasseur HVLS |
|---|---|---|---|
| Bâtiment visé | Locaux professionnels de grande hauteur | Pièce de hauteur courante : habitat, bureau, petit commerce | Très grands volumes : entrepôts, halls, ateliers |
| Principe | Flux vertical du plafond vers le bas | Hélice à pales, sens réversible été et hiver | Hélice de très grand diamètre tournant lentement |
| Pilotage | Thermostat sur la température en partie haute | Interrupteur ou télécommande | Variateur, parfois sonde |
| Rôle principal | Récupérer la chaleur l'hiver | Rafraîchir l'été, brasser l'hiver | Rafraîchir l'été, brasser l'hiver |
Un ventilateur plafonnier réversible convient à une pièce de hauteur courante, mais il n'est pas conçu pour ramener la chaleur depuis une toiture située à plusieurs mètres. Le brasseur d'air HVLS déplace un grand volume à faible vitesse, utile en été. Attention : la fiche CEE tertiaire précise que les brasseurs d'air plafonniers ne sont pas éligibles.
Implantation : hauteur, nombre et emplacement
Le nombre de destratificateurs dépend du volume, de la surface, de la hauteur sous plafond et des émetteurs en place. Une étude de dimensionnement fixe la hauteur de pose, la vitesse au sol et le calepinage, c'est-à-dire le plan de position de chaque destratificateur. Quelques règles reviennent sur chaque projet :
- placer l'aspiration dans la zone la plus chaude, en partie haute ;
- ne pas orienter le flux vers les bouches de soufflage d'une ventilation mécanique ;
- éviter les zones où un courant gênerait les occupants ;
- prévoir un accès pour l'entretien, souvent à la nacelle.
Sur le terrain, un installateur de Pussay a équipé une salle de sport en Essonne : le compte rendu de ces déstratificateurs posés dans un gymnase à Évry illustre les contraintes d'un grand volume occupé par des sportifs en mouvement.
Économies et efficacité énergétique
Les fabricants citent des économies de chauffage pouvant aller jusqu'à 30 %. Ce chiffre reste un ordre de grandeur : le gain réel dépend de la hauteur, de l'isolation de la toiture, du type d'émetteurs et de l'écart de température mesuré avant travaux. Plus l'intérieur est stratifié, plus le destratificateur peut réduire la consommation, en réduisant aussi les pertes thermiques par la toiture et les coûts d'exploitation. Un retour d'expérience sur la déstratification des grands volumes et ses gains sur la facture montre comment se présente ce type de projet.
Le confort progresse aussi : moins de sensation de froid, une ambiance plus uniforme dans les zones occupées. Dans un local équipé de tubes radiants, le phénomène est plus faible, car le rayonnement réchauffe d'abord les surfaces et les personnes. Le sujet est développé dans la page sur le radiant gaz.
Prime CEE : fiches BAT-TH-142 et IND-BA-110
La déstratification fait partie des opérations standardisées du dispositif des certificats d'économies d'énergie (CEE). Deux fiches s'appliquent selon le secteur.
| Point | BAT-TH-142 (tertiaire existant) | IND-BA-110 (industrie) |
|---|---|---|
| Version consultée | vA71-4, à compter du 1er août 2025 | v69-3, à compter du 1er juillet 2025 |
| Hauteur minimale | 5 mètres sous plafond ou sous faîtage | 5 mètres sous plafond ou sous faîtage |
| Exclusions | Entrepôts logistiques, réserves, locaux de stockage, consigne inférieure à 15 °C, brasseurs plafonniers | Systèmes radiatifs de zone ou de poste |
| Pilotage | Asservi à une mesure de température entre le destratificateur et le plafond | Destratificateur équipé d'un thermostat |
| Étude | Note de dimensionnement et calepinage par un professionnel qualifié | Note de dimensionnement par un professionnel ou un bureau d'études |
| Durée de vie conventionnelle | 15 ans | 15 ans |
Pour un flux vertical, la fiche tertiaire ajoute une aspiration dans le cinquième supérieur de la hauteur, une vitesse limitée à 0,2 m/s à un mètre du sol et un bruit strictement inférieur à 45 dB(A). Le montant se calcule en kWh cumac par kW de puissance nominale des émetteurs du local, selon la zone climatique, et il est plus élevé pour un système convectif que pour un système radiatif. Les espaces commerciaux, sportifs ou de bureaux relèvent en général de la fiche tertiaire, les ateliers de production de la fiche industrie.
Pour estimer la puissance qui sert de base au calcul, voir le guide pour calculer la puissance de chauffage. Pour un local de fabrication, le guide sur le chauffage d'atelier complète l'approche.
Questions fréquentes
Un destratificateur d'air est-il efficace ?
Oui, dans un bâtiment de grande hauteur équipé d'émetteurs qui soufflent, où l'écart de température entre plafond et zone occupée est marqué. Les fabricants citent des gains pouvant aller jusqu'à 30 %, un ordre de grandeur qui dépend de la hauteur, de l'isolation et des émetteurs. Dans une pièce de hauteur courante, l'intérêt est faible.
Quelle différence entre un destratificateur et un ventilateur de plafond ?
Le ventilateur de plafond domestique brasse une pièce basse et sert surtout l'été. Le destratificateur est conçu pour les locaux professionnels de grande hauteur : il aspire les couches chaudes sous la toiture et les renvoie vers le bas, piloté par un thermostat. Seul le destratificateur peut relever des fiches CEE de déstratification.
À partir de quelle hauteur installer un destratificateur ?
Les fiches CEE BAT-TH-142 et IND-BA-110 imposent une hauteur sous plafond ou sous faîtage d'au moins 5 mètres pour ouvrir droit à la prime. En dessous, le phénomène est moins marqué et le gain se réduit. Une étude de dimensionnement confirme l'intérêt et le nombre de destratificateurs pour chaque local.
Combien de destratificateurs faut-il pour un bâtiment ?
Le nombre dépend du volume, de la surface, de la hauteur et des émetteurs. Il est fixé par une note de dimensionnement, exigée par les fiches CEE, qui précise aussi la hauteur de pose, la vitesse au sol et le plan d'implantation. Il n'existe pas de ratio universel fiable à appliquer sans étude.
Un destratificateur fonctionne-t-il en été ?
Sa fonction principale est hivernale : récupérer la chaleur accumulée en hauteur. En été, la plupart des destratificateurs peuvent tourner en simple ventilation pour créer une sensation de mouvement, sans refroidir l'ambiance. Pour un vrai confort d'été, un brasseur HVLS ou une solution de rafraîchissement dédiée est plus adapté.
