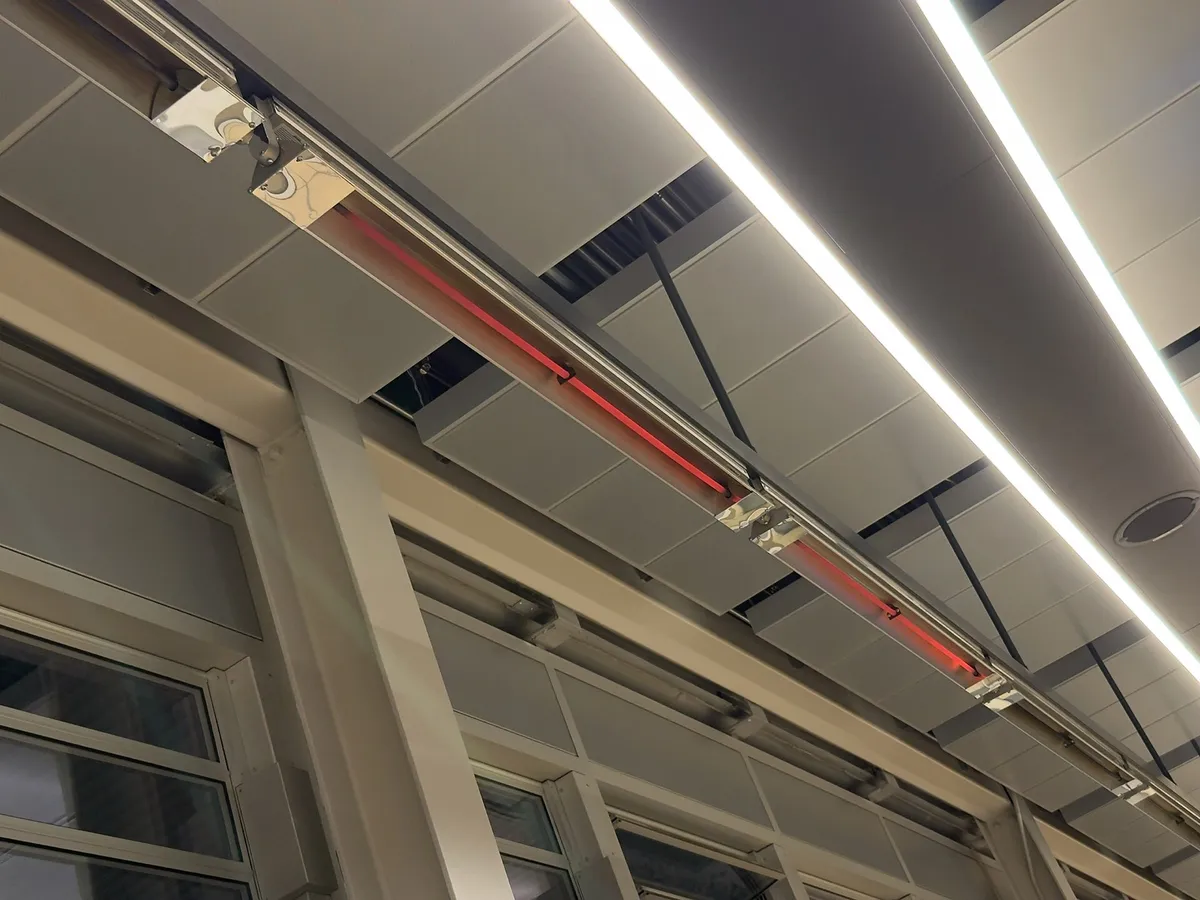

Radiant gaz : tubes radiants et panneaux radiants lumineux
Photo Wikimedia Commons, voir les crédits.
Un radiant gaz chauffe les personnes, les machines et le sol par rayonnement infrarouge, sans chercher à chauffer tout l'air du volume. Cette fiche technique présente les deux familles de radiants gaz : les tubes radiants gaz, dits émetteurs sombres, et les panneaux lumineux. Elle détaille le principe du rayonnement, les hauteurs d'installation, l'évacuation des produits de combustion, l'alimentation en gaz naturel ou en propane, les applications courantes et l'entretien. Les ordres de grandeur cités viennent de sources publiques de la filière gaz, listées en bas de page.
- Les radiants gaz chauffent les surfaces et les occupants, pas l'air : la stratification sous toiture reste faible.
- Tubes radiants sombres : surface vers 350 °C en moyenne ; panneaux lumineux : céramique vers 900 °C.
- Premier dimensionnement de 150 à 200 W/m² selon Cegibat, 400 W/m² au maximum en ERP.
- Tubes radiants interdits dans les entrepôts ICPE 1510 de matières combustibles ; entretien annuel obligatoire en ERP.
Radiant gaz : le principe du rayonnement infrarouge
Un émetteur chaud envoie des ondes infrarouges. Elles traversent l'air sans le chauffer et cèdent leur énergie aux corps rencontrés : sol, machines, produits stockés, pièces en cours de traitement, personnes. L'air se réchauffe ensuite au contact de ces surfaces. Le confort arrive donc pour une température d'air plus basse qu'avec un chauffage à air chaud.
Dans les grands bâtiments, l'air chaud monte et s'accumule sous la toiture. Avec un générateur d'air chaud ou un aérotherme, une part de l'énergie chauffe un air que personne ne respire. Les radiants gaz dirigent la chaleur vers la zone de travail. Cegibat les recommande dans les bâtiments de grande hauteur, peu isolés, ou quand seuls certains postes sont à chauffer. Notre comparatif aérotherme ou tube radiant détaille ce choix.
La température de l'émetteur fixe la longueur d'onde. D'après XPair, les émetteurs lumineux travaillent vers 900 °C, entre 1,5 et 2,5 µm. Les tubes sombres restent sous 600 °C, autour de 350 °C en moyenne, entre 2,5 et 10 µm.
Tube radiant, bandes radiantes et panneaux lumineux
Le tube radiant, émetteur sombre
Un brûleur intégré envoie ses produits de combustion dans un tube en acier qui monte en température et rayonne. Un réflecteur renvoie le rayonnement vers le sol, un ventilateur extracteur assure le tirage. Les tubes sont en U (épingle) ou en I. Selon Cegibat, la gamme courante va de 10 à 50 kW par générateur, avec un rendement global de 85 à 90 % sur PCI, jusqu'à 94 % en multi-brûleurs. Le rendement de rayonnement se situe entre 45 et 65 %, jusqu'à 80 % avec un capotage isolé.
Les bandes radiantes
Les bandes (ou gaines) radiantes suivent le même principe, mais leur générateur reste dehors. Cegibat cite des groupes de 50 à 300 kW, des réseaux jusqu'à 325 m selon le produit et une gaine entre 150 et 300 °C.
Les panneaux lumineux
La combustion se fait à la surface de plaquettes en céramique incandescentes. À plus haute température, le rayonnement est plus pénétrant. Ils n'ont en général pas de cheminée : l'air de combustion est pris dans le local et les fumées y sont rejetées.
| Critère | Tubes radiants gaz | Bandes radiantes | Panneaux lumineux |
|---|---|---|---|
| Température de surface | Sous 600 °C, vers 350 °C en moyenne | 150 à 300 °C | Vers 900 °C |
| Générateur | Dans le bâtiment | Dehors | Sur le panneau |
| Fumées | Conduit (obligatoire en ERP) | Rejet dehors | Rejet dans le local en général |
| Puissance indicative | 10 à 50 kW par générateur | 50 à 300 kW par groupe | Selon modèle |
Hauteurs d'installation d'un radiant gaz
Le schéma de Cegibat sur les solutions de chauffage des bâtiments de grand volume donne des plages indicatives : jusqu'à une dizaine de mètres pour les tubes radiants gaz, une quinzaine pour les bandes, une vingtaine pour les émetteurs lumineux. La notice fixe une hauteur minimale et maximale par puissance.
Chaque appareil chauffe une zone dite éclairée. XPair indique que les zones de deux tubes voisins se recoupent à 1,5 m de hauteur au minimum. Cegibat retient 150 à 200 W/m² en première approche, 400 W/m² au plus en ERP, et une surface rayonnée de 50 à 160 m² par module. Trop bas pour sa puissance, un tube donne « chaud à la tête, froid aux pieds ». Pour la protection des occupants en ERP, Cegibat demande de poser les bandes radiantes à plus de 3 m du sol, leurs éléments accessibles dépassant 100 °C. Notre page calcul de puissance de chauffage donne la méthode.
La suspension passe par chaînes ou par câble, avec trois points de fixation au moins, dimensionnés pour le poids de l'appareil : Cegibat cite une chaîne acier galvanisé ou inox à maillon soudé de 3 mm.
Évacuation des fumées et ventilation
Les tubes radiants gaz sont en général raccordés à un conduit, obligatoire en ERP, individuel ou collecté vers un ventilateur extracteur ; certains réseaux collectés sont étanches, sans anti-refouleur. Sans raccordement, la vapeur d'eau des fumées condense sur les parois froides : la FAQ grands volumes d'XPair compte 145 g d'eau par kW au gaz naturel et 116,5 g au propane. Une ventilation est alors fortement conseillée, et obligatoire en ERP. Cegibat fixe au moins 10 m³/h par kW si l'air de combustion est pris dans le local ; avec une entrée d'air dehors, 1,75 m³/h par kW, ou 3,5 m³/h avec coupe-tirage. Cet air neuf, entré sans traitement, pèse sur la facture.
La NF DTU 61.1, souvent citée, vise les installations de gaz dans les locaux d'habitation ; sa partie 4 traite de l'évacuation des produits de combustion. Pour un atelier ou un gymnase, on se réfère à la notice, au règlement ERP et aux textes du type de bâtiment.
Alimentation en gaz naturel ou en propane
Les radiants gaz fonctionnent au gaz naturel sur le réseau de distribution, ou au propane stocké en cuve. La canalisation d'alimentation part du poste de détente, à la pression prévue par la notice, avec une vanne de coupure par appareil et un raccord final souple sur la canalisation. L'alimentation électrique sert à l'allumage, au ventilateur et à la régulation. Sur un site sans gaz de réseau, la cuve et sa canalisation enterrée ajoutent un poste à l'alimentation gaz. Un appareil mobile sur bouteille reste un appoint de chantier : le chauffage mobile ne remplace pas une installation fixe.
Applications des radiants gaz
- Ateliers et halls de production : postes de travail chauffés sans chauffer l'air sous toiture. Voir notre page chauffage d'atelier.
- Quais et remises de véhicules : portes souvent ouvertes, le rayonnement continue de chauffer le sol et les personnes.
- Églises, gymnases, salles hautes : occupation courte, chauffage radiant par zones sans brassage de poussière.
- Entrepôts et zones de stockage : chauffage des postes de préparation, à distance des racks de stockage et des produits sensibles à la chaleur.
- Bâtiments d'élevage : chauffage localisé des zones de vie. En élevage, l'humidité et les poussières orientent le choix du matériel, à vérifier dans la notice.
Limite forte : selon Cegibat, les tubes radiants gaz sont interdits dans les entrepôts ICPE 1510 de matières combustibles, leur brûleur étant dans le volume. On y étudie des bandes radiantes ou un chauffage indirect. Pour la pose et les réglages, le guide de pose et de réglage des tubes radiants gaz publié par un installateur de Pussay complète cette fiche.
Entretien annuel des tubes radiants gaz
Cegibat juge un entretien annuel suffisant, obligatoire en ERP (articles CH 57 et CH 58) : vérification des fixations, nettoyage et dépoussiérage, entretien des brûleurs et du ventilateur extracteur, contrôle du fonctionnement, puis remplacement des pièces d'usure si besoin. Prévoyez l'accès en hauteur dès la conception : une maintenance difficile d'accès est un point de vigilance cité par Cegibat. Pour un projet complet, un installateur présente son offre de chauffage radiant industriel pour ateliers et halls.
Chauffage radiant au gaz, électrique ou pompe à chaleur : les coûts
Cegibat donnait en 2020 un prix catalogue de 140 à 240 € HT par kW fourni posé pour des tubes radiants, à actualiser par devis. Un radiant électrique se pose sans conduit ni gaz, mais le prix de l'électricité et la puissance disponible décident souvent. Une pompe à chaleur air-air reste convective, donc exposée à la stratification. Pour un système à air chaud existant, voir notre page destratificateur d'air.
Questions fréquentes
Quelle différence entre panneau lumineux et tube radiant sombre ?
Les panneaux lumineux brûlent le gaz à la surface d'une céramique portée vers 900 °C et rejettent en général leurs fumées dans le local. Les tubes radiants gaz font circuler les fumées dans un tube en acier qui reste sous 600 °C, le plus souvent raccordé à un conduit.
À quelle hauteur installer des tubes radiants gaz ?
La notice de chaque modèle fixe une hauteur minimale et maximale selon la puissance. Le schéma de Cegibat situe les tubes jusqu'à une dizaine de mètres, les bandes jusqu'à une quinzaine et les émetteurs lumineux jusqu'à une vingtaine. Les zones chauffées de deux tubes voisins doivent se recouper à 1,5 m de hauteur au minimum.
Les radiants gaz doivent-ils être raccordés à un conduit ?
En ERP, le raccordement des tubes radiants gaz est obligatoire. Hors ERP, un appareil non raccordé impose une ventilation : Cegibat demande au moins 10 m³/h par kW installé quand l'air de combustion est pris dans le local. Rejeter les fumées dehors limite aussi la condensation sur les parois froides.
Quelle puissance de radiants gaz prévoir par m² ?
En première approche, Cegibat retient 150 à 200 W par m² pour les tubes et les bandes radiantes, sauf locaux ouverts, avec un maximum de 400 W par m² en ERP. Ce ratio cadre un budget, sans remplacer un calcul.
Peut-on installer des tubes radiants gaz dans un entrepôt ?
Oui, sauf dans les entrepôts couverts soumis à la rubrique ICPE 1510 qui stockent des matières combustibles : les tubes radiants y sont interdits selon Cegibat, car leur brûleur est dans le volume. On étudie alors des bandes radiantes à générateur extérieur ou un chauffage indirect.
